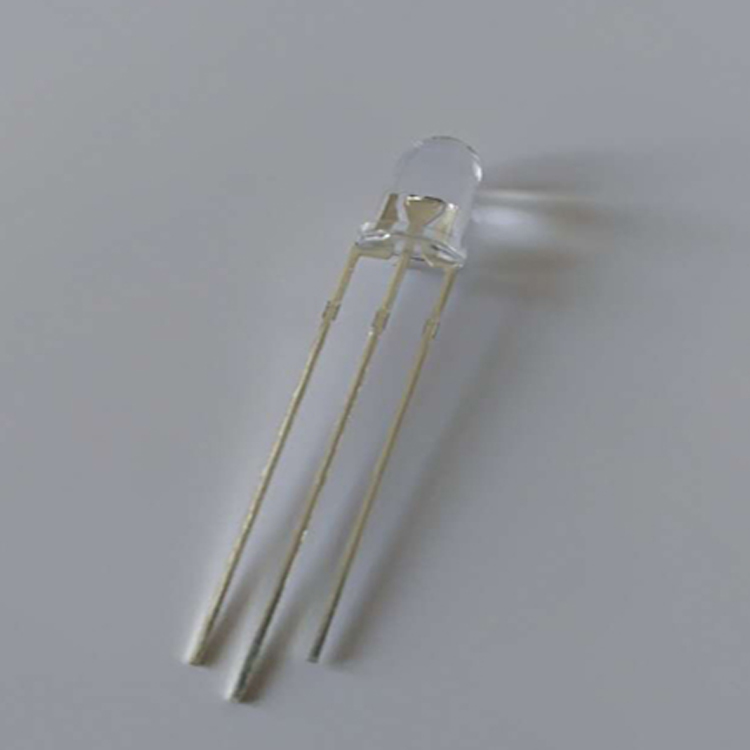

产品名称 : 光电液位传感器
产品型号 : GDY-001微型
产品特点 :
GDY-001 微型光电液位传感器采用微型结构设计 ,相当于一个直径5mm LED大小；探头全长8.9mm，直径仅有Φ5mm；嵌入式安装；晶体管E极输出,应用电路简单；环氧树脂材料封装；工作温度为-25～ 65℃，特别适合车用乙二醇冷却液。小巧的外形、颗重及低廉的价格,特别适合车载冷却系统替代原有电极式液位开关而广泛使用,适合小型容器或管道内的液位检测、报警及控制；

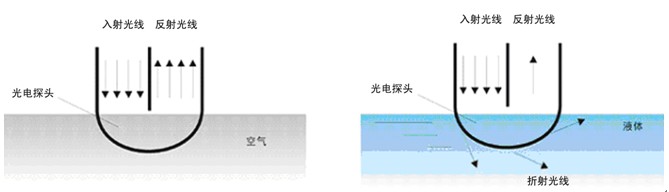

工作原理：
性能参数 :
|
材质 : |
环氧树脂与金属支架的全包封； |
|
安装规格 : |
嵌入式安装，见安装示意图； |
|
嵌入深度 A: |
2 mm～5mm ； |
|
工作压力 : |
-0.1 to 2.5Mpa； |
|
工作温度 : |
-25℃～ 65℃； |
|
耐电压 : |
C-E≥10VDC；C-“-”1.8～2.5VDC； |
|
电流消耗 : |
1 0 mA； |
|
输出方式 : |
晶体管 E极输出； |
|
重复精度 : |
±1.0mm； |
|
接线端子 : |
开关量 :3个,电源(0、V ),信号源(E)； |
执行标准：
GJB33A-97《半导体分立器件总规范》；

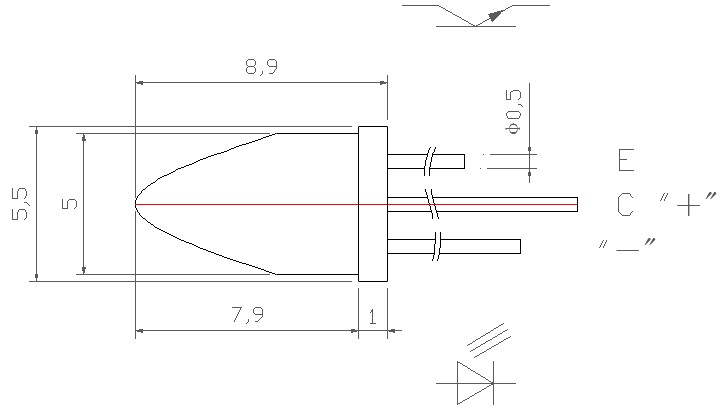

外形尺寸 :
主要用途：
分析仪器 /实验仪器设备上 洁净低粘度非结晶液体（如：润滑油、汽油、柴油；食用油、各类饮用水及饮料；酸、碱、盐溶液及除丙酮外的多种有机溶剂等） 液位关键点、上下限位点及多点液位测量监控、显示报警、定点控制 。
基本应用电路： 安装示意图：
|
|
|
★ 供电电源 5VDC, 发光二极管限流 5.5mA ;调整 R2的电阻以获得较好 输出效果 ，通常取 2.2KΩ 。
未详咨询：
北京万顺华科技有限公司
Beijing Wanshunhua Technology Co., Ltd.
